Hilo radiante para losa
Ideal para cuartos de baño, el hilo radiante para losa está diseñado para ser instalado en áreas pequeñas e irregulares bajo acabados de piso de cerámica y piedra.
Aplicación
Directamente bajo loseta de cerámicas o pisos de piedra
Áreas pequeñas e irregulares
Renovacion
El hilo radiante para losa es el más delgado del mercado, sólo 1,8 mm. La pequeña sección transversal del elemento calefactor permite su instalación sin necesidad de una capa de una base autonivelante.
Los niveles del piso no se elevarán. Esto significa que no hay costos adicionales ni tiempo para que el sistema se seque. Es conveniente para todos los usos, proporcionando la calefacción primaria o secundaria en todos los cuartos.
El sistema se diseña para la instalación bajo suelo embaldosado de cerámica o de piedra natural.
Beneficios Clave
Ideal en habitaciones pequeñas e irregulares
Ideal para espacios con muchos accesorios o rincones (como baños).
Diferentes densidades de voltaje
El hilo radiante para losa se puede colocar en diferentes espaciamientos para dar una salida de vatiaje diferente, dependiendo de los niveles de aislamiento del edificio y de los requisitos del cliente.
Instalación Rápida
Garantía
Garantía de instalación SafetyNet
Si accidentalmente daña el sistema de calefacción durante la instalación, devuélvalo a Warmup y lo reemplazaremos por otro sistema de la misma marca y modelo de forma gratuita.
30 años de Garantía
| Operación de voltaje | 220-230V AC, 50Hz |
| Grosor de cables | 1,8mm |
| Aislamiento ext/int | Fluoropolímero avanzado |
| Evaluación de salida | ~13,5W/m |
| Longitud de suministro de cable | 3m |
| Certificaciones |  |
| Modelo | Longitud de Cable (m) | Wattage (W) | Amperage (A) | Resistencia (Ω) |
| DWS300 | 22 | 300 | 1,3 | 176 |
| DWS400 | 32 | 400 | 1,7 | 128 |
| DWS600 | 44 | 600 | 2,6 | 88 |
| DWS800 | 64 | 800 | 3,6 | 64 |
- Piso final
-
Adhesivo flexible
- Cable calefactor
- Aislamiento
- Cinta de fijación
- Subsuelo
El cable calefactor NADWS está diseñado para ser instalado bajo baldosas cerámicas o de piedra. El sistema es versátil y se puede instalar a diferentes densidades de vatiaje. Como estándar, el sistema se instala a un promedio de 150W/m².
| Paso 1: Mida las dimensiones de la sala
Trabaje el área total del piso. Si la sala general es rectangular en forma, por ejemplo, como en la imagen 3, 2 m por dos, 1 m, el área total es de 3, 2 x 2, 1 = 6, 72 m². |
 |
| Paso 2: No hacer caso de cualquier área ocupada por los muebles
Averiguar qué parte del espacio es ocupada por objetos fijos. En el ejemplo mostrado se pueden medir las siguientes luminarias de la siguiente manera: bañera: 0,9 x 2, 1 = 1, 89m ² lavabo de WC: 1,5 x 0,8 = 1, 2 m ² el área total ocupada por los accesorios es 3, 09 ² |
 |
| Paso 3: Determine el área del piso que se calentará
el área total del piso que se calentará será el área total menos el área ocupada por los accesorios: 6, 72-3, 09 = 3, 63 ². |
 |
| Paso 4: seleccione el tamaño del cable calefactor
asumiendo que la densidad de vatiaje requerida es de 150W/m², primero calcule el vatiaje total requerido para la habitación (densidad del vatiaje del área x): 3, 63 x 150 = 544, 5W. Esto significa que la elección caerá sobre el cable 600W (DWS600), según la tabla de dimensiones del cable calefactor. Para calcular el espaciado entre los cables (espaciado entre los bucles de cables) se aplica la siguiente ecuación: [superficie (m²)/longitud del cable (m)] x 100 = espaciado del cable (cm) en el ejemplo dado será: [3, 63/44] x 100 = 8, 25 cm |
 |
| Operating voltage | 220-230V AC, 50Hz |
| Cable thickness | 1,8mm |
| Inner/Outer Insulation | Advanced fluoropolymer |
| Output rating | ~13,5W/m |
| Supply cable length | 3m |
| Certificates | |
| Model | Cable length (m) | Wattage (W) | Amperage (A) | Resistance (Ω) |
| DWS300 | 22 | 300 | 1,3 | 176 |
| DWS400 | 32 | 400 | 1,7 | 128 |
| DWS600 | 44 | 600 | 2,6 | 88 |
| DWS800 | 64 | 800 | 3,6 | 64 |

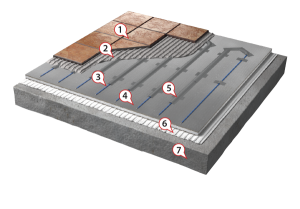

- Final floor
- Flexible adhesive
- Heating cable
- Insulation
- Fixing tape
- Flexible adhesive
- Subfloor
The DWS heating cable is designed for installation under ceramic or stone tiles. The system is versatile and can be installed at different wattage densities. As a standard the system is installed at an average of 150W/m².
To specify the required materials it is needed to determine the available floor area to heat. This area corresponds to the total area of the space minus the surface occupied by fixtures (such as kitchen units, toilet, bathtub, etc). The area to heat is equal to the surface where circulation is possible.

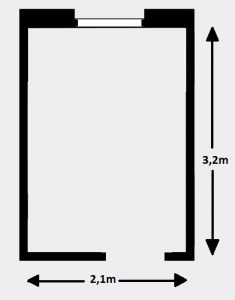

| Step 1: Measure room dimensions
Work out the total floor area. If the overall room is rectangle in shape, for instance like in the image 3,2m by 2,1m, the total area is 3,2 x 2,1 = 6,72m². |
|

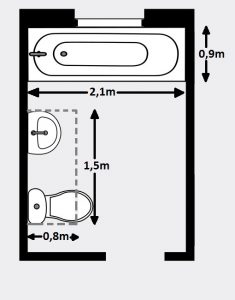

| Step 2: Disregard any area taken up by furniture
Work out how much of the floor space is taken up by fixed objects. In the example shown the following fixtures can be measured as follows: Bathtub: 0,9 x 2,1 = 1,89m² Basin + Toilet: 1,5 x 0,8 = 1,2m² The total area occupied by fixtures is 3,09m² |
|

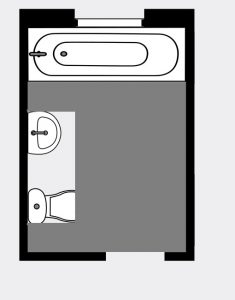

| Step 3: Determine the floor area to be heated
The total floor area to be heated will be the total area minus the area occupied by fixtures: 6,72 – 3,09 = 3,63m². |
 |

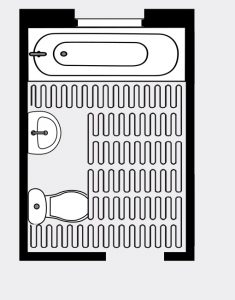

| Step 4: Select the heating cable size
Assuming the wattage density required is 150W/m², first calculate the total wattage required for the room (area x wattage density): 3,63 x 150 = 544,5W. This means the choice will fall on the 600W cable (DWS600), according to the heating cable dimensions table. To calculate the spacing between cables (spacing between cable loops) the following equation applies:[Area (m²) / Cable Length (m)] x 100 = Cable spacing (cm) In the given example it will be:[3,63 / 44] x 100 = 8,25cm |
 |
The system must be controlled via thermostat and we recommend the use of floor insulation in order to improve savings and system performance.
Usted también necesitará
Termostato
Elegir el sistema de control correcto es crucial para asegurar que el sistema de calefacción funciona de la mejor manera posible, de manera eficiente y fácil
